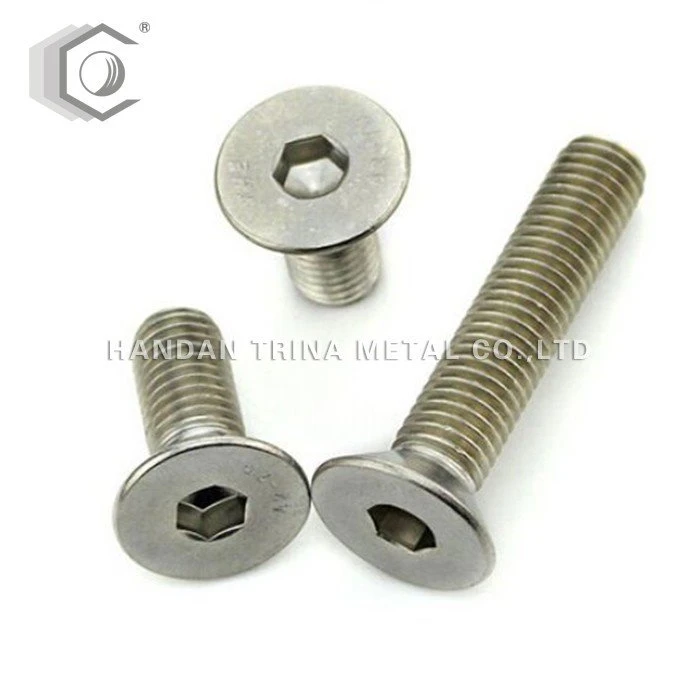

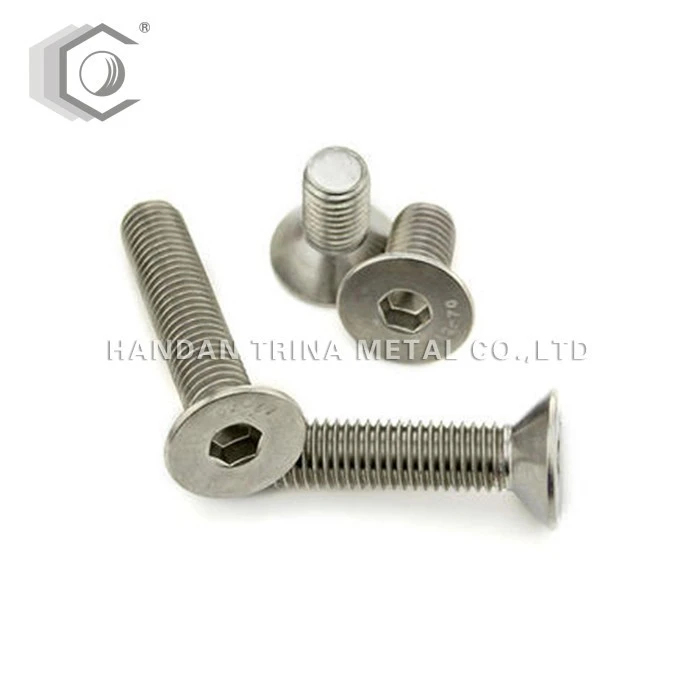

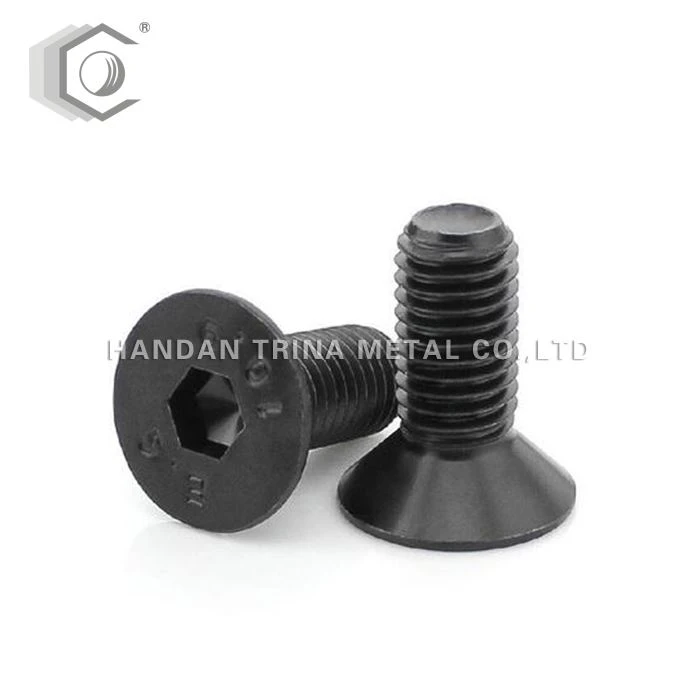

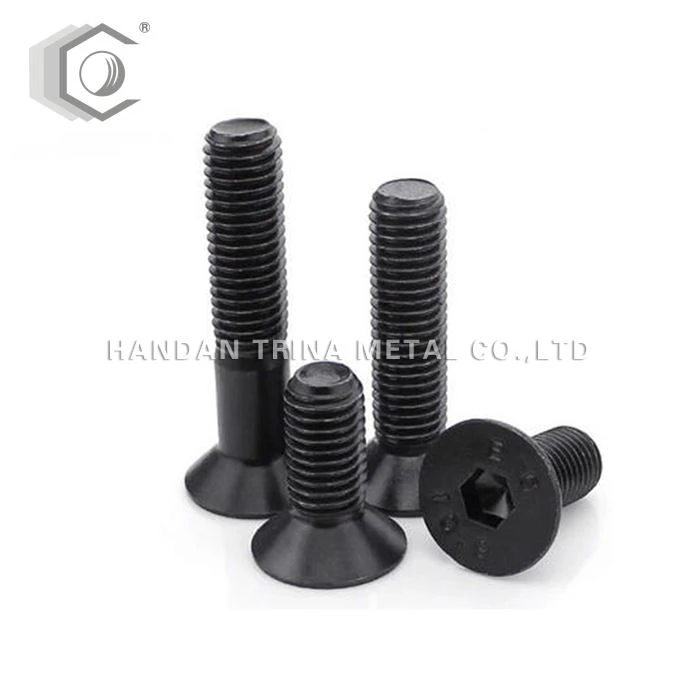

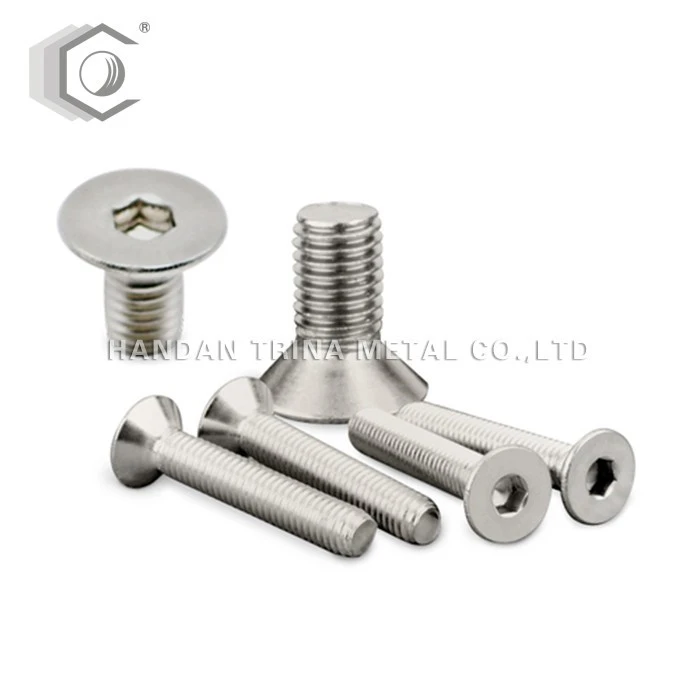

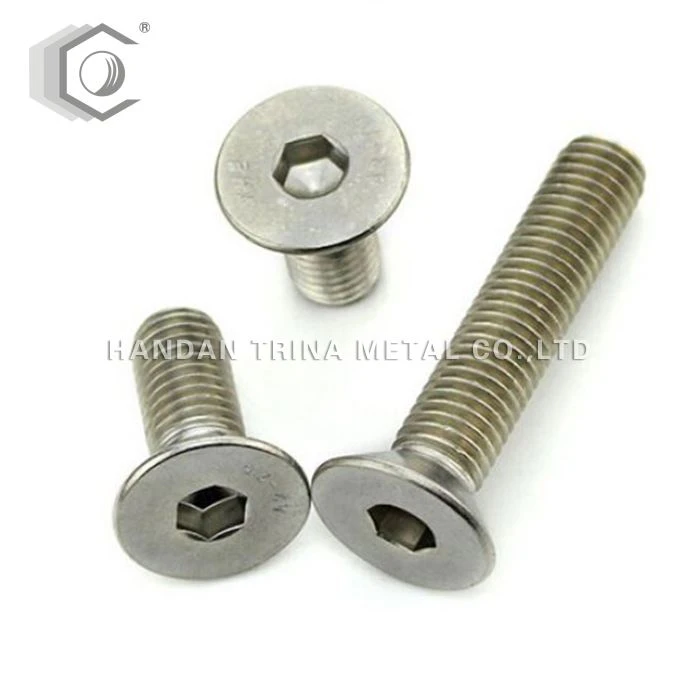

Bu lông góc trong của bộ đếm còn được gọi là vít chìm và vít máy phẳng. Chúng là một loại bộ phận xây dựng. Đầu là hình nón 90 độ, tương tự như vít gỗ thông thường. Đầu có rãnh siết dụng cụ như hình chữ thập, hình lục giác, hình chữ thập, hình ngũ giác, v.v.
Kích thước: M3-M24
Bề mặt ： Zp / BLACK
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Hiệu ứng:
Trên bề mặt của lỗ lắp trên miếng nối, một ổ cắm tròn hình nón 90 độ được gia công và đầu của vít máy phẳng nằm trong ổ cắm tròn và bằng phẳng với bề mặt của miếng nối. Vít máy phẳng cũng được sử dụng trong một số trường hợp với vít máy phẳng nửa đầu tròn. Loại vít này đẹp hơn và được sử dụng ở những nơi bề mặt có thể lồi ra một chút. Ốc vít đóng vai trò kết nối hai hay nhiều đồ vật và là nhu cầu thiết yếu không thể thiếu trong cuộc sống hàng ngày hay sản xuất công nghiệp.
Hướng dẫn:
Vít đầu chìm chủ yếu được sử dụng sau khi lắp đặt, bề mặt của các bộ phận không thể nâng lên, và các bộ phận được gắn chặt có hai độ dày, cái gọi là dày, có nghĩa là độ dày của bộ phận được gắn chặt lớn hơn độ dày của đầu vít chìm Sau khi vặn chặt vít vẫn còn một phần ren vít không vào lỗ ren. Trong trường hợp này, vít chìm chắc chắn có thể được vặn chặt. Thường có một tình huống khác, đó là độ dày của các bộ phận được gắn chặt nhỏ hơn chiều cao của đầu vít chìm, điều này thường gặp ở các bộ phận kim loại tấm trong thiết bị cơ khí, chẳng hạn như kết nối của bản lề khung máy, cái cửa và cái hộp; kim loại tấm của thiết bị Kết nối vỏ và thiết bị, v.v ... Do độ dày của chi tiết nhỏ, vít xuyên qua lỗ của phần kim loại tấm được gắn chặt hoàn toàn là một lỗ hình nón. Trong trường hợp này, khi vặn vít chìm, đầu vít không phải là bề mặt hình nón để nén phần kim loại tấm, Nhưng phần dưới của đầu vít và phần trên của lỗ ren bị ép chặt. Mặc dù vít có cảm giác rằng vít được siết chặt, nhưng phần kim loại tấm bị kẹt thay vì được ấn. Trong trường hợp này, mặc dù vít có cảm giác rằng vít được siết chặt, nhưng tấm kim loại Vàng thực sự không được siết chặt. Đây là một tình huống rất phổ biến.
