Kích thước: M8-M72
Bề mặt ： ZP ， HDG
Loại: Loại L
Chất liệu: Thép không gỉ; Thép cacbon, v.v.
d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 |
P | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 |
b | 22.5 | 28 | 33.5 | 44 | 55 | 66 | 82 | 98 | 114 | 130 | 151 | 172 | 192 |
20 | 25 | 30 | 40 | 50 | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | |
n | 25 | 32 | 40 | 55 | 65 | 80 | 100 | 120 | 140 | 160 | 185 | 210 | 250 |
s | 55 | 55 | 70 | 90 | 110 | 130 | 160 | 190 | 230 | 260 | 290 | 340 | 370 |
e | 35 | 45 | 55 | 70 | 85 | 100 | 120 | 140 | 160 | 180 | 210 | 250 | 290 |

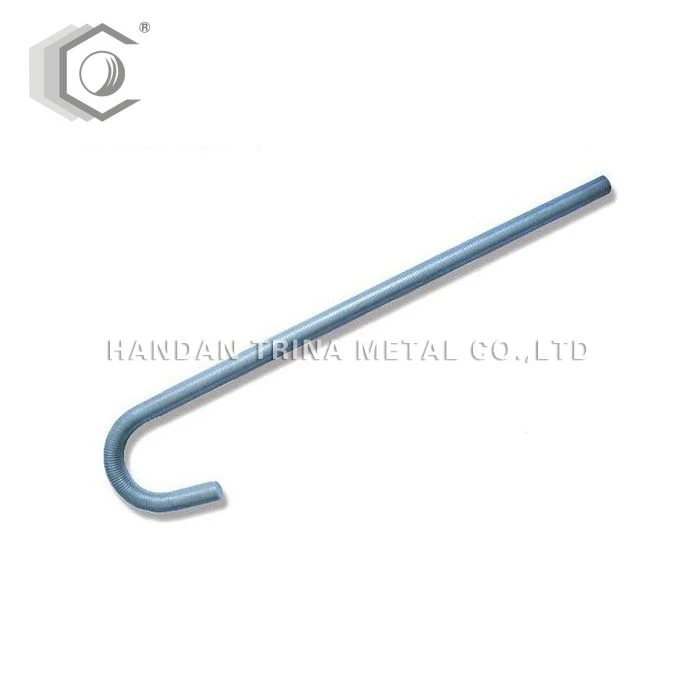

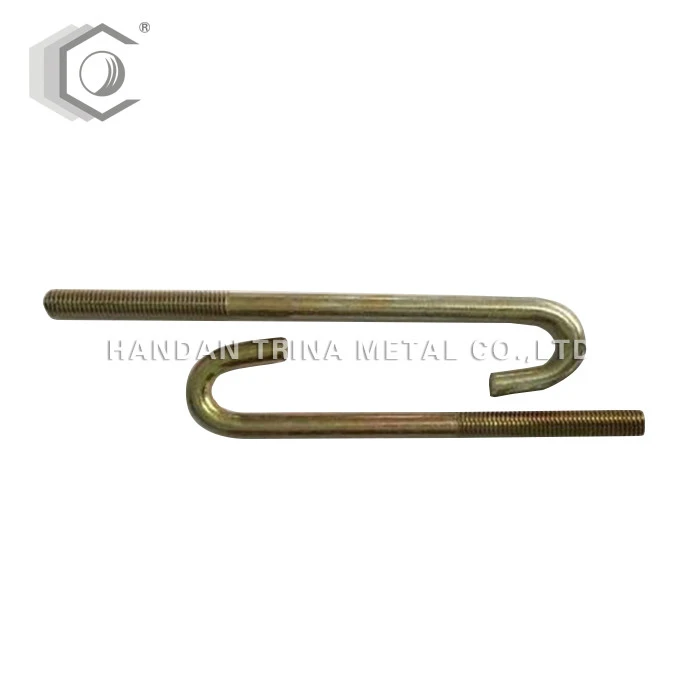

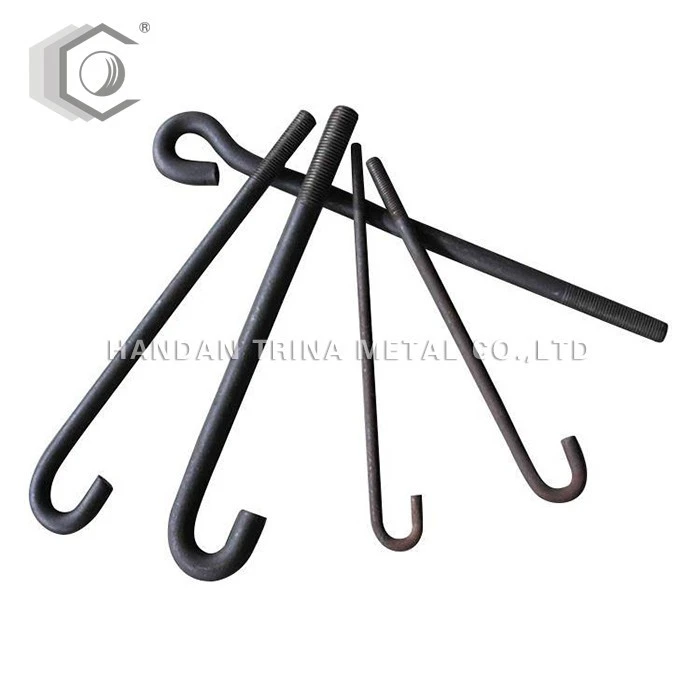

Khi các cấu kiện cơ khí được lắp đặt trên nền bê tông, đầu hình chữ J của bu lông này được chôn vào bê tông để sử dụng.
Bu lông neo chữ J thường sử dụng thép Q235, trơn và tròn. Các sợi của đai ốc không dễ dàng như tròn. Đối với bu lông neo tròn trơn, độ sâu chôn thường bằng 25 lần đường kính, sau đó chế tạo móc 90 độ với chiều dài khoảng 120mm. Nếu đường kính bu lông lớn và chiều sâu chôn quá sâu, có thể hàn một tấm hình vuông vào đầu bu lông, tức là đầu lớn là đủ. Độ sâu chôn và móc nhằm đảm bảo ma sát giữa bu lông và móng, không để bu lông bị bung ra và hư hỏng.
Bu lông neo có thể được chia thành:
Cố định các bu lông neo
Bu lông neo di chuyển
Bu lông neo mở rộng
Liên kết các bu lông neo
Cài đặt:
Xử lý sự nới lỏng của bu lông móng trong móng. Khi các bu lông neo được siết chặt, bu lông có thể bị kéo ra. Lúc này cần điều chỉnh bu lông về vị trí ban đầu, đồng thời xẻ móng xung quanh bu lông cho đủ, sau đó hàn vào bu lông. Đặt hai thanh thép hình chữ U theo chiều dọc và chiều ngang, sau đó rửa sạch hố bằng nước và phun vữa. Sau khi bê tông đã đông kết đến cường độ thiết kế, siết chặt các bu lông neo trực tiếp. Phương pháp xử lý độ lệch của bu lông neo sống gần giống như phương pháp xử lý của bu lông neo chết. Chỉ cần rút bu lông neo ra để xử lý. Nếu bu lông quá dài, nó có thể bị cắt ra trên máy công cụ và ren; nếu bu lông quá ngắn, nó có thể được kéo dài bằng cách rèn nóng; nếu vị trí không khớp, sử dụng phương pháp uốn cong để sửa lại.
Ngành ứng dụng:
Thích hợp cho tất cả các loại thiết bị cố định, các bộ phận nhúng móng kết cấu thép, đèn đường, biển báo giao thông, máy bơm, lắp đặt nồi hơi, cố định thiết bị nặng, v.v.
