Kích thước: M5-M22
Bề mặt ： ZP
Vật liệu: thép không gỉ
d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
/ | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | |
/ | / | / | (1.0) | (1.25) | / | / | / | |
c | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
da | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | |
dc | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
dw | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
e | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 |
m | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 | |
mw | 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 |
s | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
r | 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 |

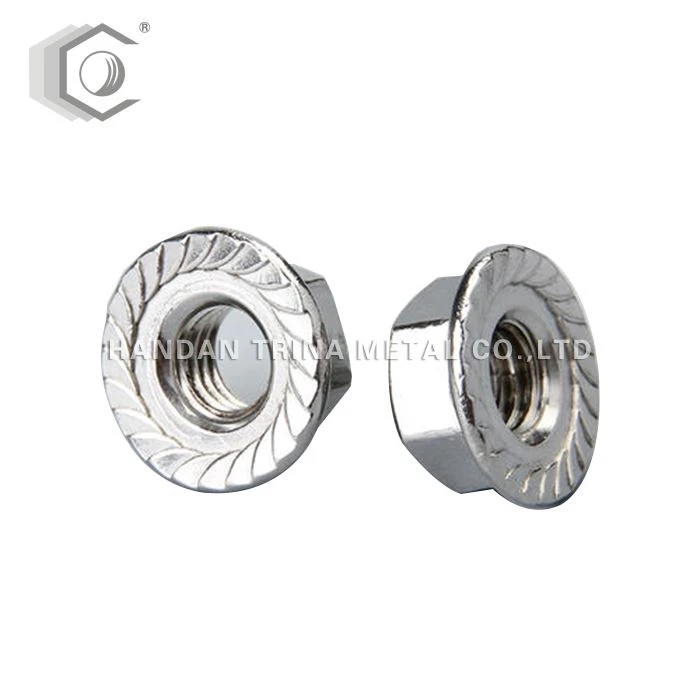

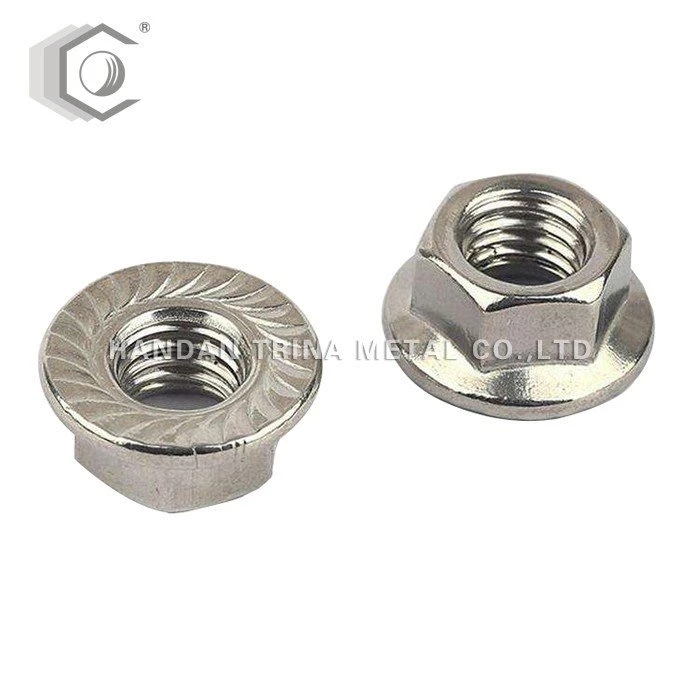

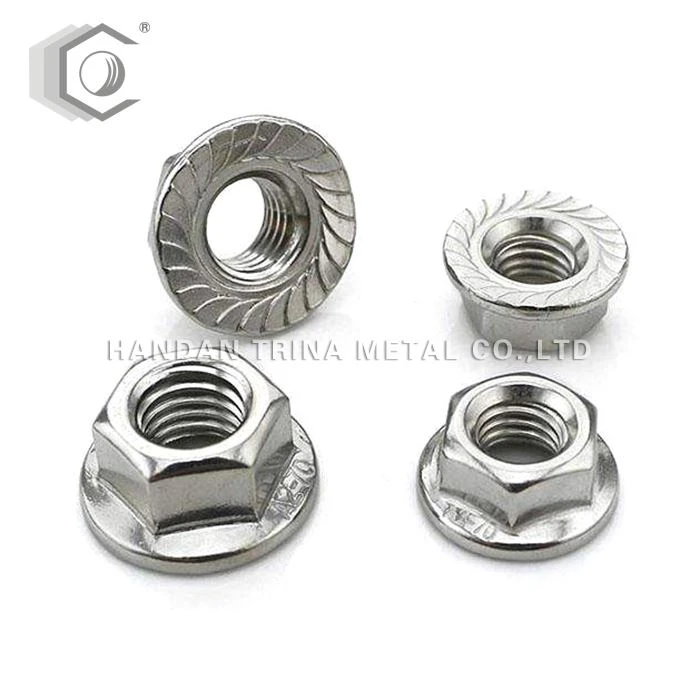

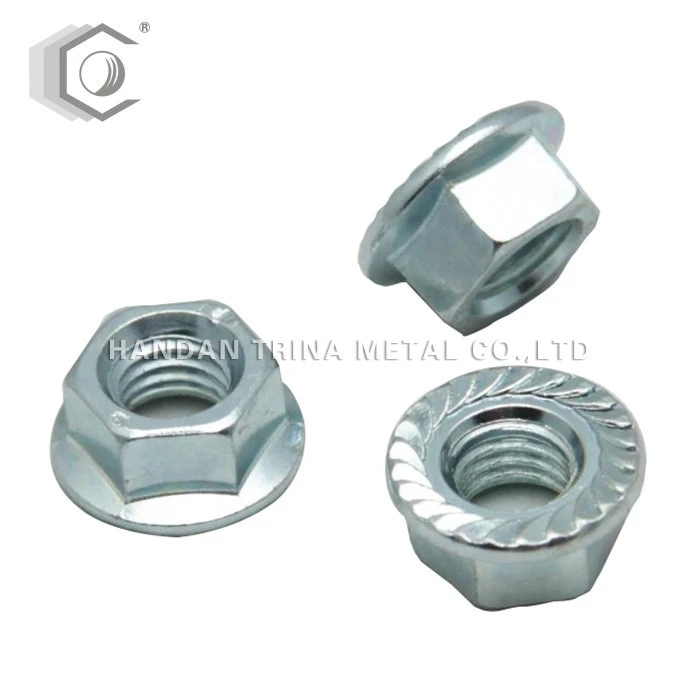

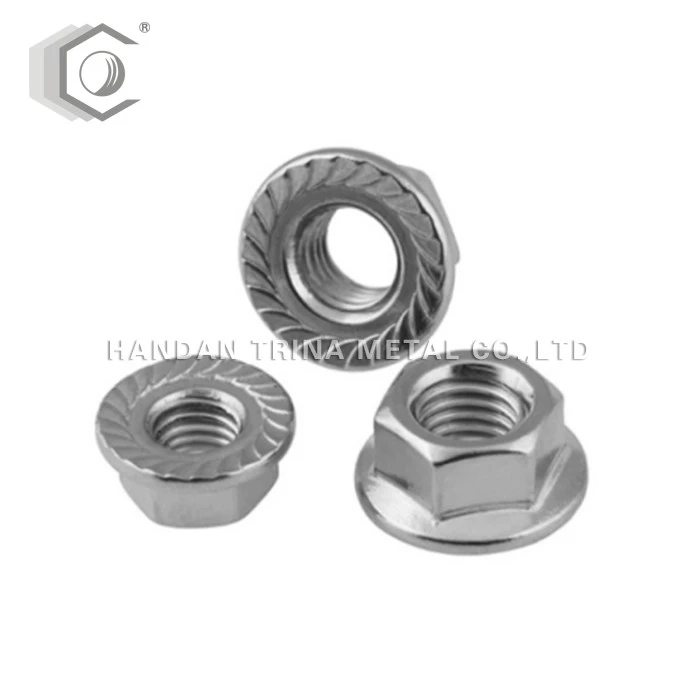

Đai ốc mặt bích có một mặt bích rộng ở một đầu, có thể được sử dụng như một miếng đệm tích hợp. Điều này được sử dụng để phân phối áp lực của đai ốc lên bộ phận cố định, do đó làm giảm khả năng hư hỏng của bộ phận và làm cho nó ít bị lỏng hơn do bề mặt buộc không đồng đều. Nó chủ yếu là hình lục giác, được làm bằng thép cứng và thường được tráng kẽm. Với mặt bích xoay giúp hình thành kết cấu ổn định hơn mà không ảnh hưởng đến thành phẩm như đai ốc mặt bích răng cưa.
Trong nhiều trường hợp, mặt bích được cố định và quay cùng với đai ốc. Mặt bích có thể được răng cưa để tạo hiệu ứng khóa. Các răng cưa được đặt nghiêng để đai ốc không quay theo hướng nới lỏng đai ốc. Do có răng cưa, chúng không thể được sử dụng với máy giặt hoặc trên bề mặt bị trầy xước. Răng cưa giúp ngăn chặn sự rung động của đai ốc từ việc di chuyển dây buộc, do đó duy trì lực giữ của đai ốc.
